操作系统设计

Cpt1 绪论

并发和并行

并发指同时有多个进程要活动，表示需求的同时到来，而并行指同时有多个进程正在活动，表示需求的同时执行。对于单核CPU而言，并发=并行。对于CPU的每一个核而言，所有进程都是串行执行的。

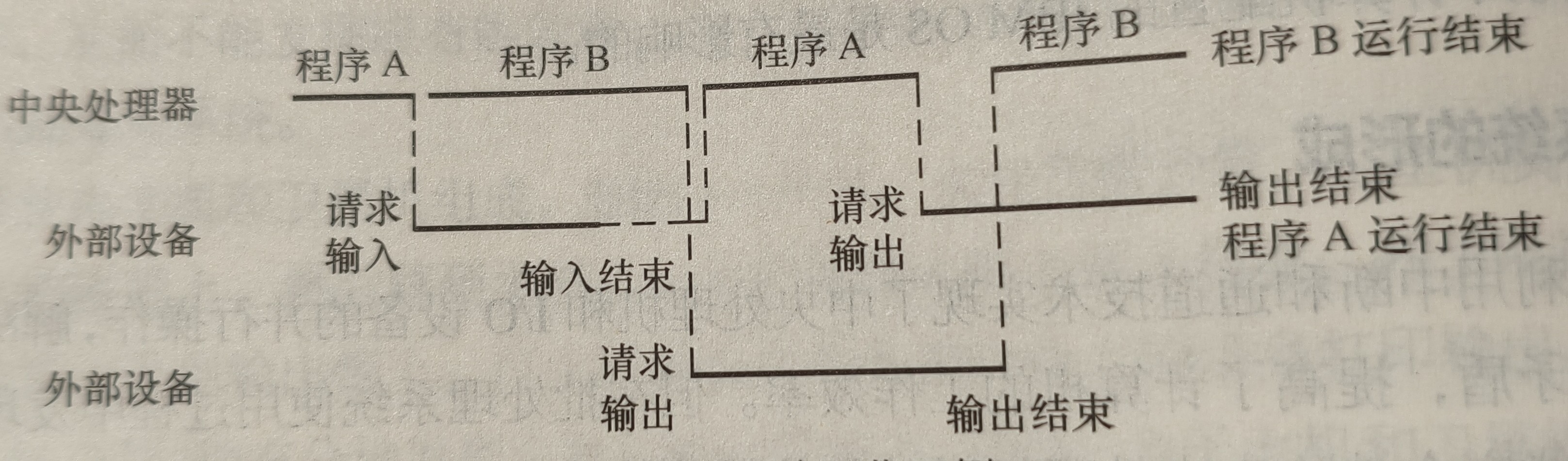

进程运行图

示例：

Cpt2 操作系统的结构核硬件支持

处理机的态

也叫特权级，表示处于何种状态，正在执行哪类程序，至少有两种态：管态（S）和用户态（U）。管态表示操作系统执行管理程序时的状态，可以使用全部机器指令，所有资源和整个存储区。用户态表示用户程序执行时的状态，禁止使用特权指令，只能访问自己的存储区 。

通过状态寄存器中的系统状态位区分，1位区分两态。用户态下超出权限将发生中断，变为管态处理事件。

特权指令可以：修改机器状态、修改特殊寄存器、涉及外设的输入/输出。

硬件中断

向量中断

中断源自己引导处理机进入中断服务程序的过程叫做向量中断，多见于低端嵌入式系统，检测方式是对于每一个中断类型设置一个中断向量，包含中断处理程序入口和处理器状态字。

中断向量放置于中断向量表里，必须同步更新中断类型、中断处理程序和中断向量表才能添加新的中断。

探询中断

将中断类型分为几个大类（极端情况下就是一类，即中断向量表退化为一个寄存器，存放总中断处理程序入口地址，直接跳转），按照大类设置中断向量表。

软件中断

中断过程中需要保存和恢复现场，将用户态运行的状态（PC，SP，a0-a11等寄存器）存到主存中（trapframe），然后中断退出时从主存中读取状态并恢复。这些行为在中断处理程序进行，属于软件中断的部分。

程序状态字寄存器用户存储目前的执行状况，包含当前指令、执行状况、处理机态、屏蔽中断等内容。

Cpt4 进程及进程管理

并发执行伪代码

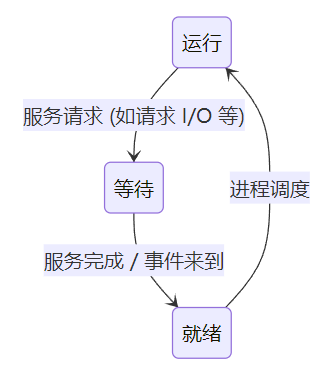

进程状态

进程最少也需要有三种状态：运行、就绪、等待

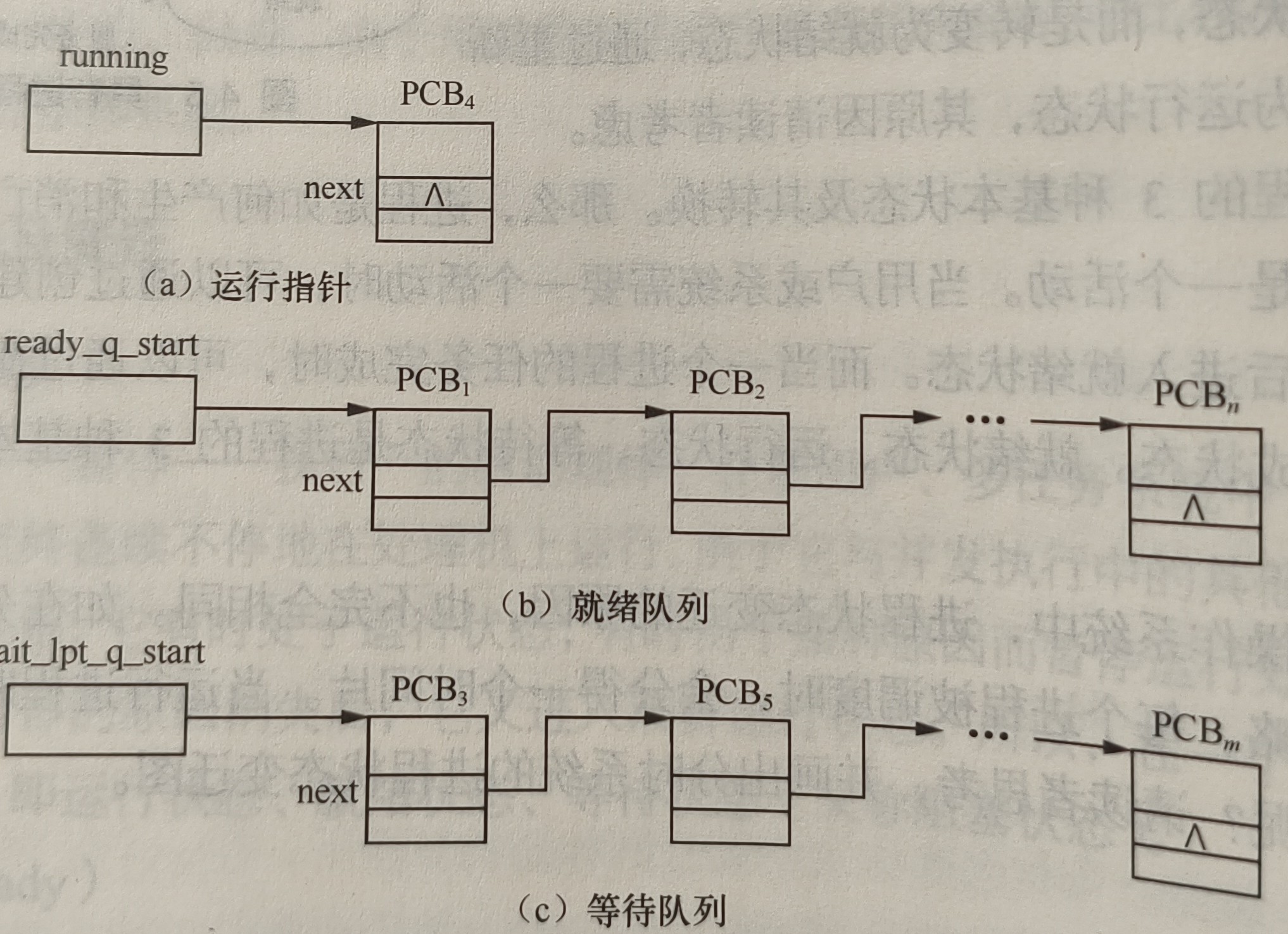

进程队列管理

进程原语

原语是原子的系统调用，无法被中断，包括进程创建、撤销、等待和唤醒。

create

{
    //申请空PCB结构
    if(/*无空PCB结构*/) return /*错误码*/;
    //初始化PCB内容
    //插入到就绪队列中
    return /*新进程pid*/;
}

kill

{
    //获取当前进程PCB
    //释放资源
    //释放PCB块
    //进程调度
}

susp(chan)

{
    //保存现场到PCB中
    //插入到chan的等待队列中
    //进程调度
}

wakeup(chan)

{
	//找到chan的等待队列
    for(/*等待该事件的进程*/)
    {
        //进程移动到就绪队列
	}
}

锁

lock(w)

{
    while(w == 1)
    {
        //保存现场到PCB中
        //插入到w的等待队列
        //进程调度
    }
    w = 1;
}

unlock(w)

{
    if(/*w的等待队列非空*/)
    {
        //将等待队首置于就绪队列中
    }
    w = 0;
}

信号灯

P(s)

{
    s--;
    if(s < 0)
    {
        //保存现场到PCB中
        //插入到s的等待队列中
        //进程调度
    }
}

V(s)

{
    s++;
    if(s <= 0)
    {
        //将s的等待队首置于就绪队列中
    }
}

线程

线程是比进程更加小的概念，是进程执行中的一条路径，共享父进程的主存。

实例

fork()

fork()用于复制子进程，对于父进程返回子进程的pid，对于子进程，返回0。代码段可以被共享，需要分配并复制数据段和堆栈段。

exec()

exec()类函数用于加载一个可执行文件，用于取代当前进程，当前进程的所有原本内容都被废弃。

wait(stat_addr)

wait()函数用于父进程等待任何一个子进程退出，并返回子进程的pid，stat_addr用于获取子进程的退出码。

Cpt5 资源分配与调度

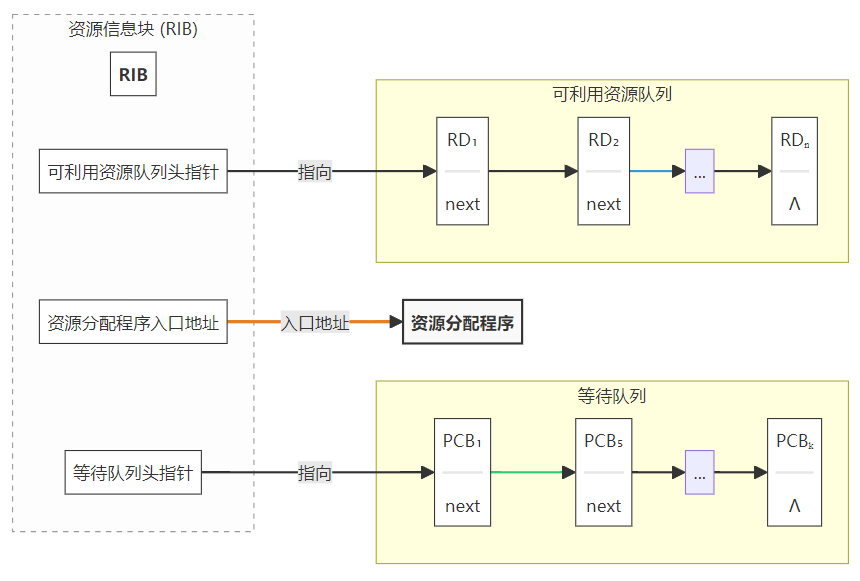

资源描述器/资源信息块

分配策略

FIFO

每次产生的新请求排在队尾，当资源可用时，选取请求队列的队首满足。

优先调度

对每一个进程指定一个优先级，对每一个优先级安排一个就绪队列。请求时，将进程插入到对应的就绪队列中。

移臂调度

在磁盘组中，柱面号决定是磁盘的同心圈中的哪一圈，盘面号决定是哪一个移动臂输出（每一面都有一个移动臂，所有移动臂指向面的同一个点），块号决定是圈中的哪一个点。编址的时候是（柱面号，盘面号，块号），移动成本是柱面>块>盘面。

最短寻道时间优先算法(SSTF)

选择使当前移臂距离最短的请求，主要针对的是不同柱面号的请求调度。

扫描算法(SCAN)

沿着当前臂的移动方向选择里目前柱面最近的柱面，当无候选柱面时，再改变移动方向。

循环扫描算法(CSCAN)

磁头只做单向移动，比如从里向外，当到达最外被访问的柱面时，磁头返回到最里面的待访问柱面。

旋转调度

旋转调度解决的是对于同一的柱面号，如何访问不同的块号，即移动臂选转。旋转调度希望能够选转最少的次数完成访问，因此在插入请求时会先按照块号排序。

死锁

死锁产生的必要四要素是：

• 互斥：资源一次只能由一个进程使用
• 不剥夺：资源只能由占有进程释放
• 部分分配：资源每次申请一部分资源，等待新资源时也占有已有资源
• 循环等待：存在循环链，每一个进程已获得的资源被下一个进程请求

安全状态

按照某种顺序，并发进程都能达到获得全部资源而顺序完成的队列。预防死锁是让每次分配都维持在安全态内，排除死锁是让系统重新回到安全态。

解决方案

• 采用静态资源分配方法预防
• 采用动态分配，有空分配避免
• 检测死锁，设法修复
• 一旦发生就重启系统

有序资源分配法

对于每一类资源分配唯一的号码，在申请时必须按照编号依次申请，即为递增列表，比如1 输入机，2 磁带机，4 打印机。

银行家算法

进程声明了对各类资源的最大需求量，仅当申请者可以在一定时间内无条件地归还申请的全部资源时，才能满足分配。也就是说，哪怕把该进程缺的所有资源分给它，也不会超过系统资源上限，那么才能分配。

Cpt6 处理机调度

作业调度算法性能衡量

进程调度

优先数调度算法

采用之前Cpt4的优先调度方式

循环轮转调度

CPU空闲时取就绪队首分配时间片，用完时释放所有权。分为固定时间片和可变时间片，可变时间片根据实际进程数决定时间片长度。

多级反馈队列调度

在优先级就绪队列的基础之上，优先级越低时间片越长。优先级根据进程存在的时间降低，第一次进入调度队列时进入优先级最高的队列，之后每次进入都降低一级。

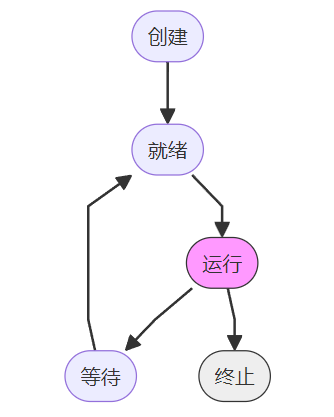

进程状态变迁图

Cpt7 主存管理

分区存储

分区大小不相等，根据分区进行动态地址映射，一般通过基址寄存器进行。系统会维护一个空闲区队列，表示主存中所有空闲的区，包含分区大小。

页式存储

每个页的大小相等，动态申请动态映射。通过页表进行地址转换，页表项包含虚拟页号和物理页（块）号还有中断位（是否调入主存）。有一个寄存器存储了页表的地址，通过此基址加上虚拟地址中的虚拟页号查找到了物理页号，然后再转化为物理地址。

为了减少查找的耗时，在缓存中使用相联存储器将页表的部分装入，称之为快表，每次先从快表中查找，如果找不到再去页表中找，并将对应的页表项送入快表。

段/段页式存储

程序由若干个段组成，由编程时指定。通过段表来完成映射，段表项包括段号，长度和基址。

若加入页式存储，将每个段分为若干个页，那么地址则分为了（段号，页号，偏移）。访问时第一次访问段表，得到段对应的页表，之后就和页式存储的访问逻辑一致了。此时的段表项包含段号、页表长度（页表项数目）、页表始地址。

Cpt8 设备管理

设备的独立性

使用逻辑设备名来使用设备而不是物理设备名，由操作系统指派和检测。

缓冲

为了解决CPU的高速和I/O设备的低速不一致的问题，可以通过缓冲技术来解决。一般采用软件缓冲，在主存中分配一部分空间用于暂时的存储数据。

在请求读的时候，首先分配一个空的缓冲区，然后将数据输入到缓冲区中。当需要使用的时候，从缓冲区中提取。只有当缓冲区为空的时候有需要从中获取信息的时候，才需要等待。

在请求写的时候，首先分配一个空缓冲区，然后将数据输入到缓冲区，当缓冲区装满的时候，数据被输送到I/O设备上，并清空缓冲区。只有当缓冲区未空有需要向其中写入时，才需要等待。

输入/输出控制

通信的方式可以通过特殊的I/O指令，也可以通过主存地址映射。

Cpt9 文件系统

逻辑记录和物理记录

文件是具有符号名的数据/记录的集合，逻辑文件是用户看到的文件视图，物理文件是信息在物理存储器上的存储方式。

逻辑记录是文件按信息在逻辑上独立划分的单位，被视为一组连续的记录的集合。

物理记录时连续信息所组成的一个区域，称为块，是数据交换的基本单位。

逻辑结构

一般采用流式文件，是相关的有序字符的合集，文件长度就是所含字符数。流式文件无结构，可以直接建立映射。顺序存取和随机存取就是顺序访问和随机访问文件的内容。

物理结构

将每一个磁道分为多个扇区（块），就是数据交换的最小单位。

连续文件

文件放置的连续的块上，在文件目录中只需要存储文件第一个逻辑记录（第一个逻辑块）所在的磁盘块号和文件占用块大小即可。连续文件存取快，但是长度不易改变，适用于顺序访问。

串联文件

每个物理块的最后一个（或第一个）字作为链接字，表示文件后继块的块号。而文件目录中只需要存储文件的首块号，块可以随机分布而不用连续存储。串联文件不适合随机存取，比较适合于顺序存取。

也可以将链接表单独拿出来不放到块中，形成文件映照图。

索引文件

仿照页表，采用文件索引表的形式对文件占用的块进行映射，文件目录中存储的是索引表的指针，而索引表项包含逻辑块号和物理块号。同时支持多级索引表，就像多级页表一样。

存储空间管理

使用类似主存管理的方式，有空闲文件目录（空闲块号，空闲块个数）、空闲块链（下一个空闲块号）、位视图。

文件目录

一般采用多级文件目录来处理重名和复杂结构，每一级目录都可以对应一个目录文件，而信息文件一定在树叶上。目录和文件一样，都具有唯一id和标识符。

文件共享

存取权限及其验证

权限分为：

• E 允许执行但不能读
• R 允许读
• U 允许修改
• W 允许修改和添加新内容
• D 允许删除
• C 允许修改文件属性，为文件拥有者所有

查找加速

可以使用建立当前目录（cwd）和链接技术来快速的访问。其中链接技术就是向文件树里面添加对于其他的目录表项的链接，类似于快捷方式。因此需要维护“连访属性”（指向文件还是目录表项）和“引用计数”，只用没有人引用了才能真正删除文件。

在Linux中，硬链接会添加一个实际的索引节点，指向被链接的文件，多个目录表项可以指向一个文件。
